ACP-TURNADO MAX-12,5t-M36
Version MAX und SUPERMAX
Produktnummer:
ACP.125.36
Herstellernummer:
7911052
Preis auf Anfrage
Neue Größen – M48 bis M100:
- Abweisscheibe mit Winkelmarkierung, WLL Angabe in „t“ und „lbs“, Sicherheitsfaktoren, und Anzugsmoment. Erfüllt die Anforderungen der amerikanischen Norm ASME B30.26.
- M36 - M48: Kombikopfschraube mit Innen- und Außensechskant.
- M52 - M100: Sonderschraube nicht demontierbar.
- Für optimiertes Handling.
- Innovative innenliegende Federmechanik – optimal geschützt.
- Freifläche für individuelle Kennzeichnung/Stempelung.
- Drehgelenk in Bügelachse.

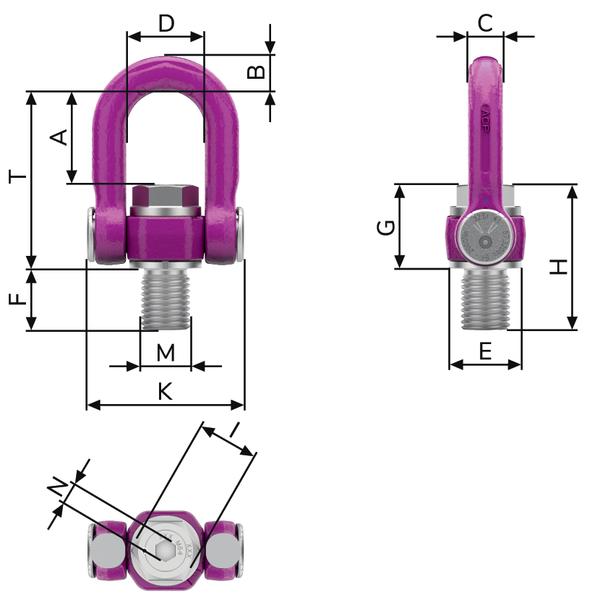

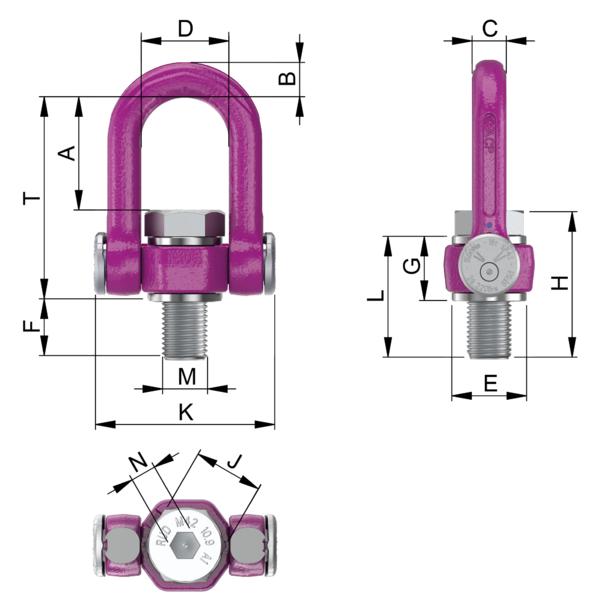

| Bezeichnung | Tragfähigkeit [kg] | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | F (max) [mm] | G [mm] | H [mm] | J [mm] | K [mm] | L [mm] | M [mm] | N [mm] | T [mm] | Anzugsmoment [Nm] | ca. Gewicht (netto) [kg] |
| ACP-TURNADO MAX-12,5t-M36 | 12500 | 106 | 32 | 32 | 82 | 70 | 45 | 240 | 60 | 128 | 55 | 168 | 105 | M36 | 22 | 189 | 800 | 7,1 |
 |  |  |  |  |  |  |  |  |  | |

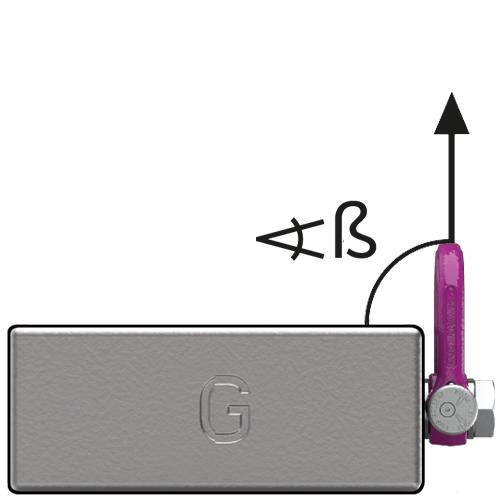

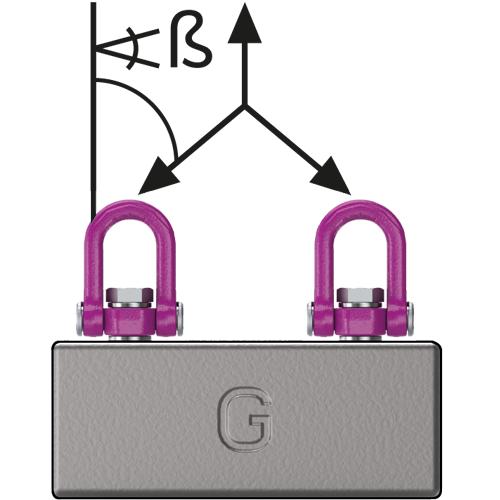

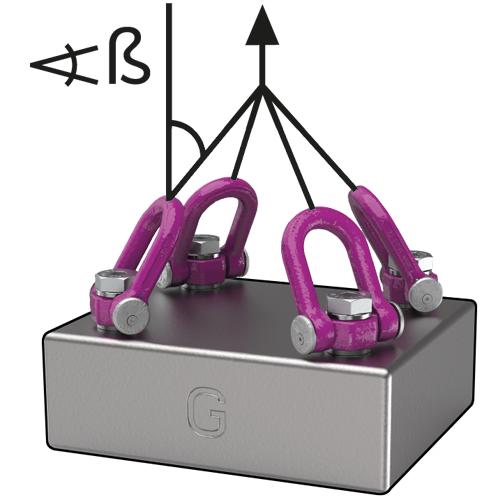

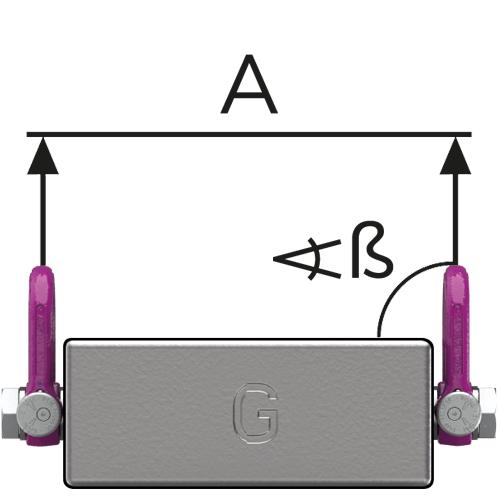

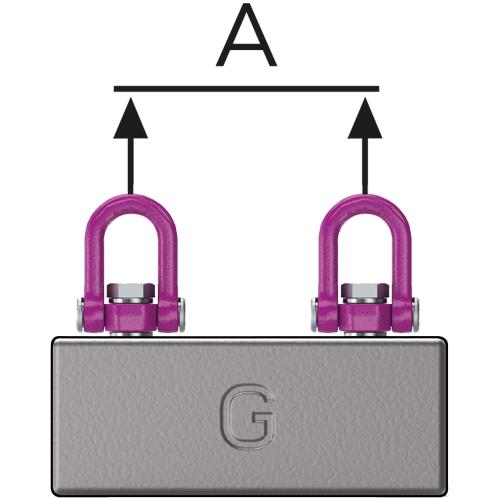

Bezeichnung |
0° |
90° |
0° |
90° |
0-45° |
45-60° |

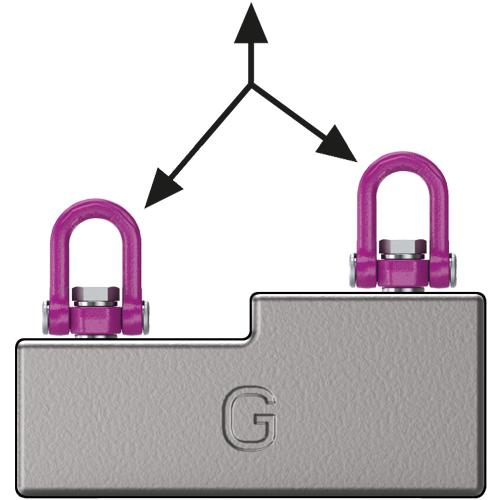

unsymmetrisch |
0-45° |
45-60° |
unsymmetrisch |
Anzahl |
1 |
1 |
2 |
2 |
2 |
2 |
2 |
3 & 4 |
3 & 4 |
3 & 4 |
Neigungswinkel |
0° |
0° |
0° |
90° |
0-45° |
45-60° |
unsymmetrisch |
0-45° |
45-60° |
unsymmetrisch |
Faktor |
1 |
1 |
2 |
2 |
1,4 |
1 |
1 |
2,1 |
1,5 |
1 |
ACP-M36 |
15 |
12,5 |
30 |
25 |
17 |
12,5 |
12,5 |
26,5 |
19 |
12,5 |
ACP-M42 |
18 |
16 |
36 |
32 |
22,4 |
16 |
16 |
33,6 |
24 |
16 |
ACP-M48 |
25 |
20 |
50 |
40 |
28 |
20 |
20 |
42 |
30 |
20 |
ACP-M52 |
26 |
24 |
52 |
48 |
33,6 |
24 |
24 |
50,4 |
36 |
24 |
ACP-M56 |
32,5 |
27 |
65 |
54 |
38 |
27 |
27 |
57 |
40,5 |
27 |
ACP-M64-M100 |
35 |
32,5 |
70 |
65 |
46 |
32,5 |
32,5 |
69 |
48,7 |
32,5 |
