Anschlagpunkt B-ABA-1,6t-4xM10
die schraubbare Variante
Produktnummer:
BABA.001.6
Herstellernummer:
7906266
Preis auf Anfrage
Produktvarianten
Produktdetails

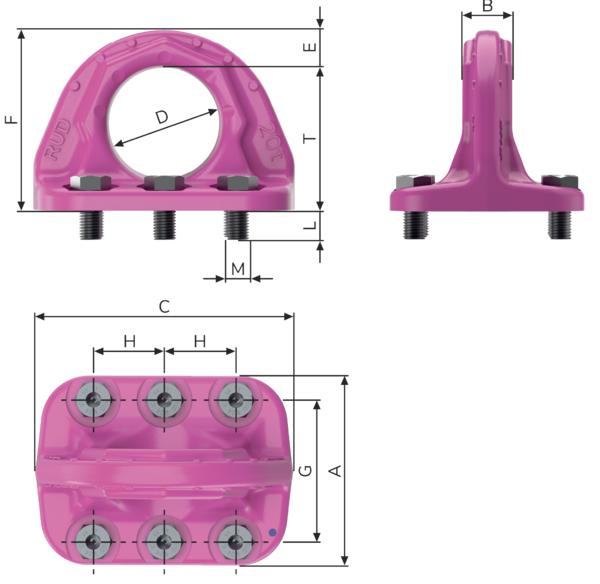

| Bezeichnung | Tragfähigkeit [kg] | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | G [mm] | H [mm] | H [mm] | L [mm] | M [mm] | T [mm] | ca. Gewicht (netto) [kg] |
| B-ABA-1,6t-4xM10 | 1600 | 75 | 16 | 100 | 35 | 16 | 62 | 55 | 55 | 55 | 13 | M10 | 47 | 0,88 |
 |  |  |  |  |  |  |  |  |  | |
Anzahl |
1 |
1 |
2 |
2 |
2 |
2 |
2 |
3 & 4 |
3 & 4 |
3 & 4 |
Neigungswinkel |
0° |
90° |
0° |
90° |
0-45° |
45-60° |
unsymmetrisch |
0-45° |
45-60° |
unsymmetrisch |
Faktor |
1 |
1 |
2 |
2 |
1,4 |
1 |
1 |
2,1 |
1,5 |
1 |
B-ABA-1,6t |
1,6 |
1,6 |
3,2 |
3,2 |
2,2 |
1,6 |
1,6 |
3,4 |
2,4 |
1,6 |
B-ABA-3,2t |
3,2 |
3,2 |
6,4 |
6,4 |
4,5 |
3,2 |
3,2 |
6,7 |
4,8 |
3,2 |
B-ABA-5t |
5 |
5 |
10 |
10 |
7,1 |
5 |
5 |
10,6 |
7,5 |
5 |
B-ABA-10t |
10 |
10 |
20 |
20 |
14 |
10 |
10 |
21,2 |
15 |
10 |
B-ABA-20t * |
20 |
20 |
40 |
40 |
28 |
20 |
20 |
42 |
30 |
20 |
B-ABA-31,5t * |
31,5 |
31,5 |
63 |
63 |
45 |
31,5 |
31,5 |
67 |
47,5 |
31,5 |
-
- Großes Tragfähigkeitsspektrum 1,6 t – 31,5 t.
-
- Kein Klappern oder Ausschlagen selbst bei starken Vibrationen oder Erschütterungen, einfaches Einhängen des Anschlagmittels möglich.
-
- ICE-BOLT aus Patentstahl. Unbedenklicher Tieftemperatureinsatz; höhere Zähigkeit und damit höhere Biegefestigkeit sowie geringerer Verschleiß.
-
- Deutliche Kennzeichnung der Mindesttragfähigkeit.
