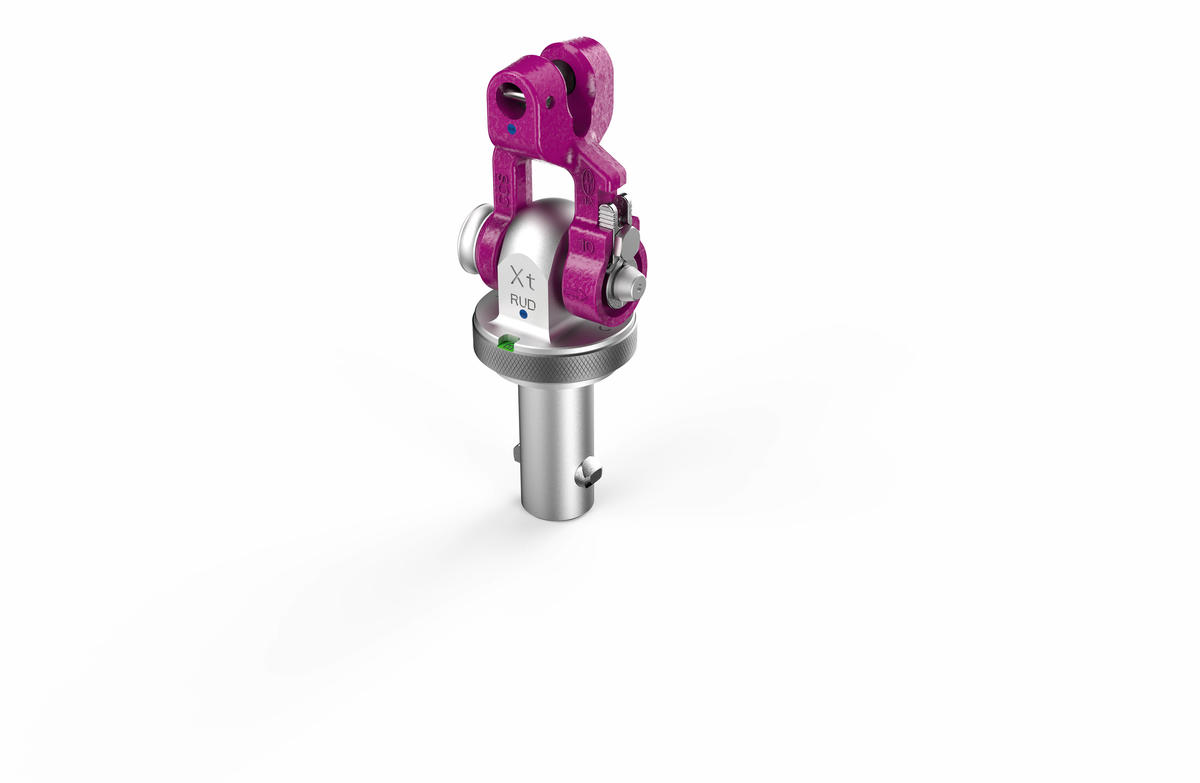

PIP-RAPIDO D=30-41
Sie denken, Sie brauchen Werkzeuge, um Ihren Anschlagpunkt zu montieren?
Sie denken, Ihren Anschlagpunkt zu montieren braucht viel Zeit?
Sie denken, schwer erreichbare Stellen an Werkstücken halten Sie auf?
Sie denken, Ihre Durchgangsbohrung muss den zum Anschlagpunkt genau passenden Bolzendurchmesser und die entsprechende Länge haben?
DENKEN SIE UM!
Höchste Flexibilität gepaart mit maximaler Zeitersparnis. Mit dem PIP-RAPIDO denken wir Anschlagpunkte neu und machen die Montage und Demontage so effizient wie nie. Ganz ohne Werkzeug.
WLL: 0-45° → 4,2 t
Bohrungsdurchmesser: 30-41 mm
Längen: 16-100 mm
Hinweis: individuelle Kundenanfertigung innerhalb dieser Bereiche.
HEBEN, NEU DEFINIERT.
MIT EINEM KLICK IN DIE ZUKUNFT.
Bei RUD arbeiten wir täglich daran, die Arbeit unserer Anwender in Zukunft noch sicherer, einfacher und effizienter zu machen. Der PIP-RAPIDO ist eins von vielen Beispielen dafür.
STECK-ANSCHLAGPUNKT:
- Um ein Vielfaches schneller als schraubbare Anschlagpunkte.

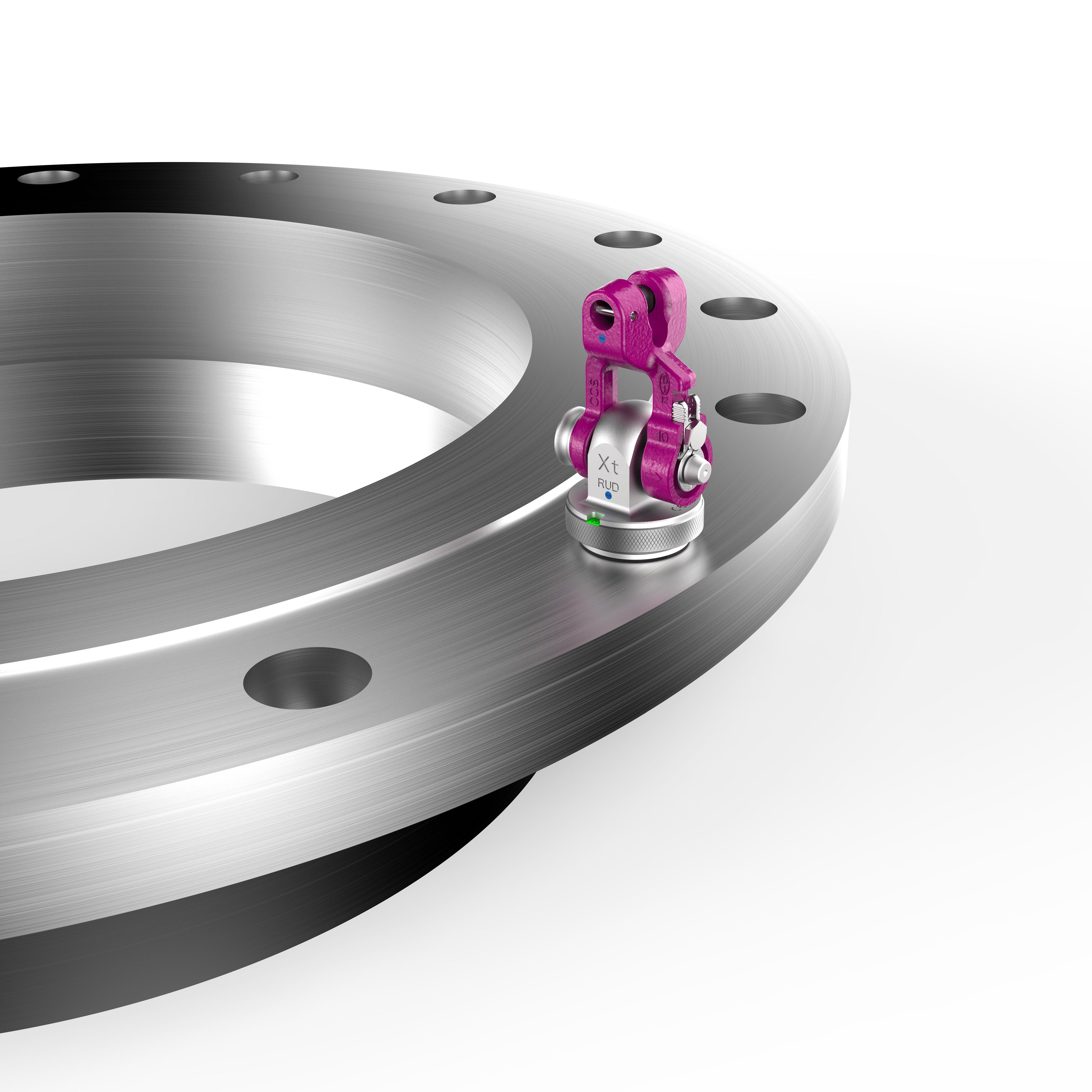

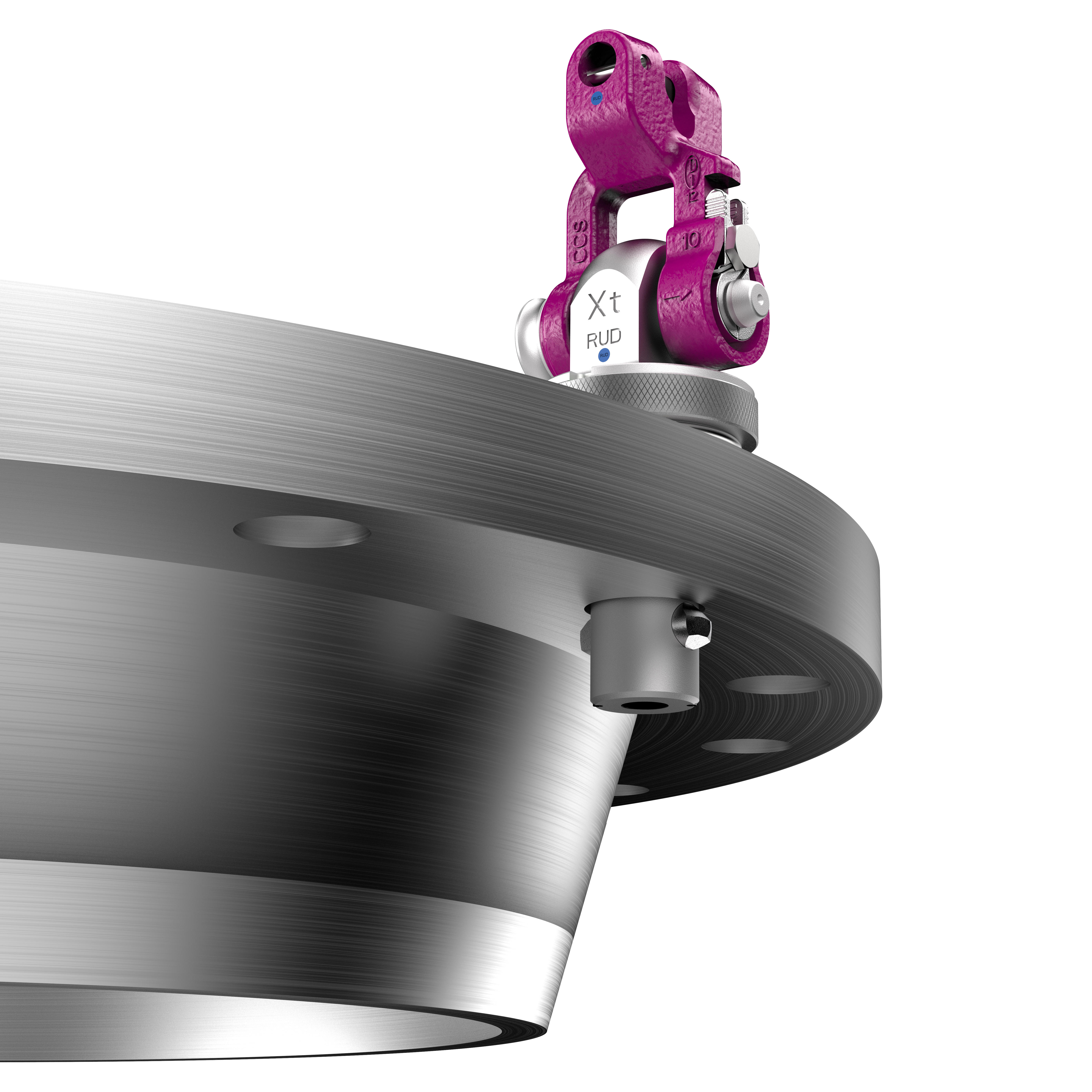

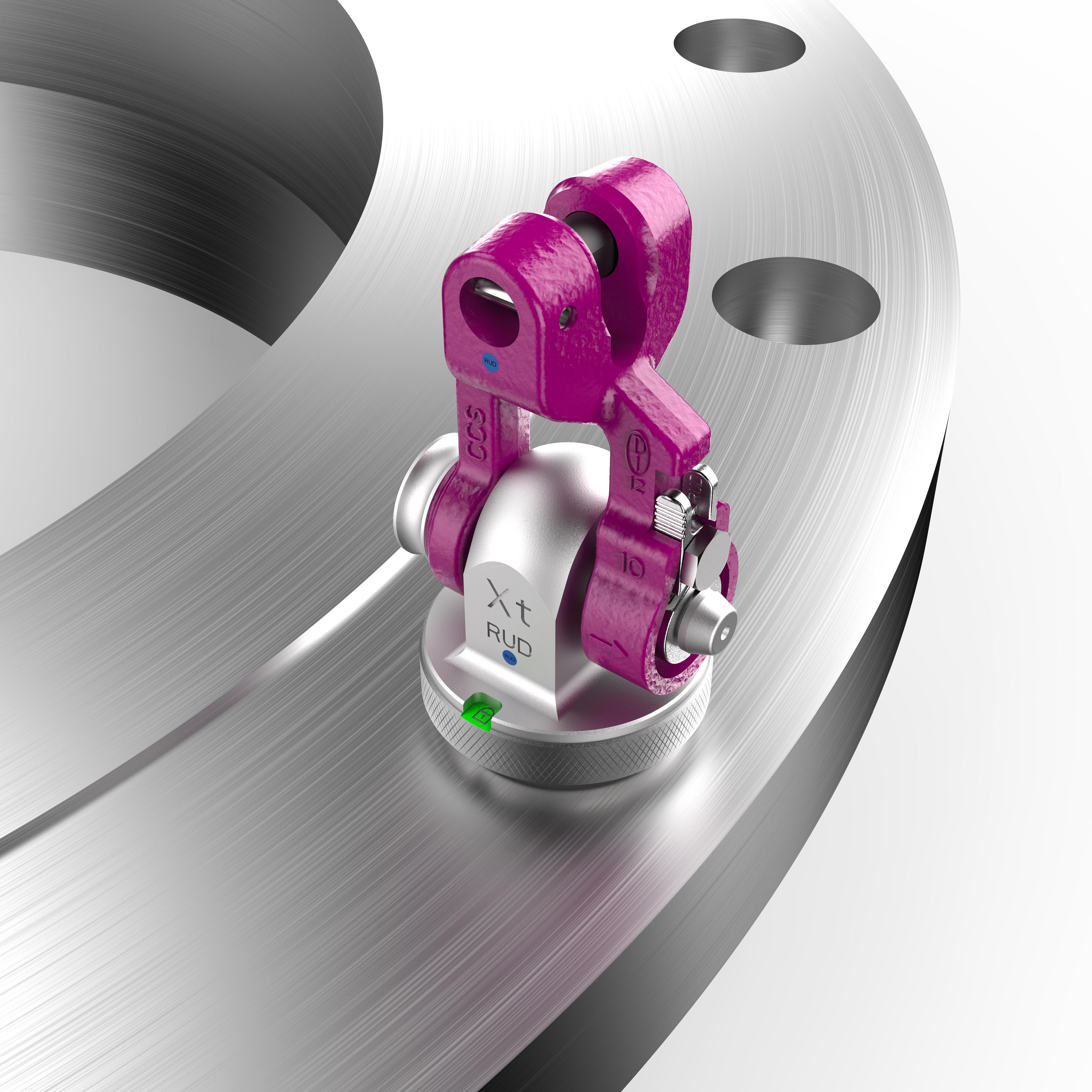

- Hervorragende Anschlaglösung für Durchgangsbohrungen (z. B. bei Flanschen).
- Ausgezeichnete Flexibilität hinsichtlich Durchmesser und Länge.
- Ideal, wenn eine Bundmutter schwer zu erreichen wäre.
- Besonders geeignet für Löcher mit Hinterschneidung.
- Optimiert für Schäkelverbindungen*.
*Schäkel nicht im Lieferumfang enthalten
| Bezeichnung | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | G [mm] | H [mm] | I [mm] | L [mm] | T [mm] |
| PIP-RAPIDO D=30-41 | 19 | 42 | 25 | 30 | 49 | 55 | 204 | 23 | 68 | 100 | 55 |
 |  |  |  |  |  |  |  |  |  | |
Bezeichnung |

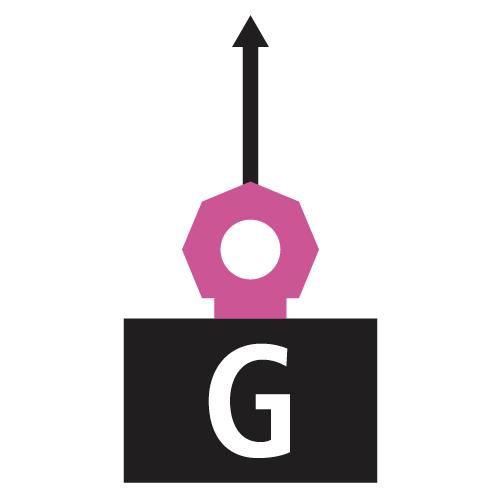

0° |
90° |
0° |

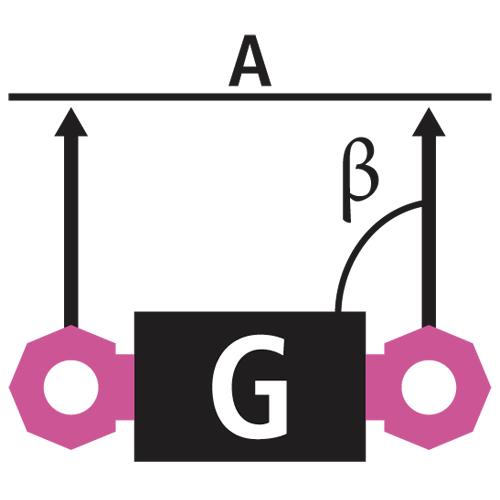

90° |
0-45° |
45-60° |
unsymmetrisch |
0-45° |
45-60° |
unsymmetrisch |
Anzahl |
1 |
1 |
2 |
2 |
2 |
2 |
2 |

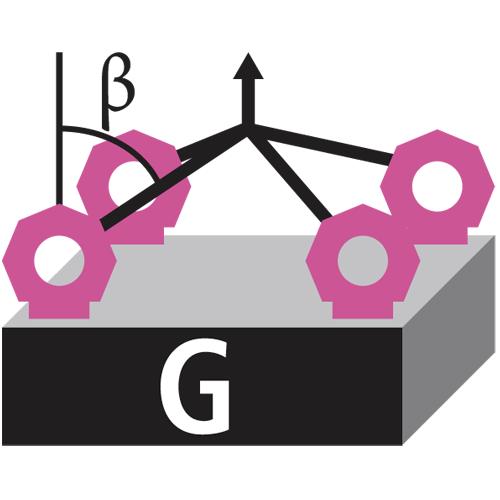

3 & 4 |
3 & 4 |
3 & 4 |

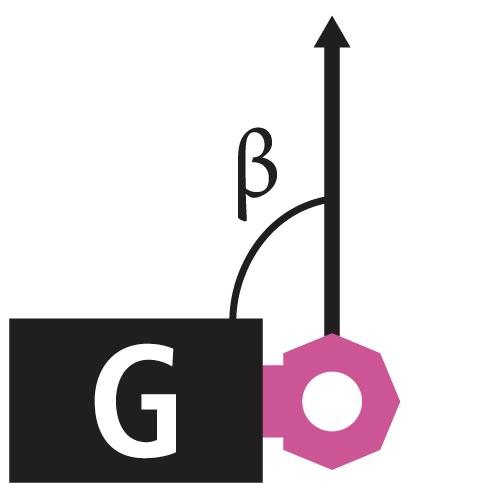

Neigungswinkel |
0° |
0° |
0° |
90° |
0-45° |
45-60° |
unsymmetrisch |
0-45° |
45-60° |
unsymmetrisch |
Faktor |
1 |
2 |
1,4 |
2,1 |
||||||
ST.AP.30.41 |
4,2 |
ausführungsabhängig |
8,4 |
ausführungsabhängig |
5,85 |
ausführungsabhängig |
ausführungsabhängig |
8,8 |
ausführungsabhängig |
ausführungsabhängig |
