PowerPoint PP-S-0,63t-M12
Unerreichbare Anwendungsvielfalt
Produktnummer:
PP.ST.06.00
Herstellernummer:
7990719
Preis auf Anfrage

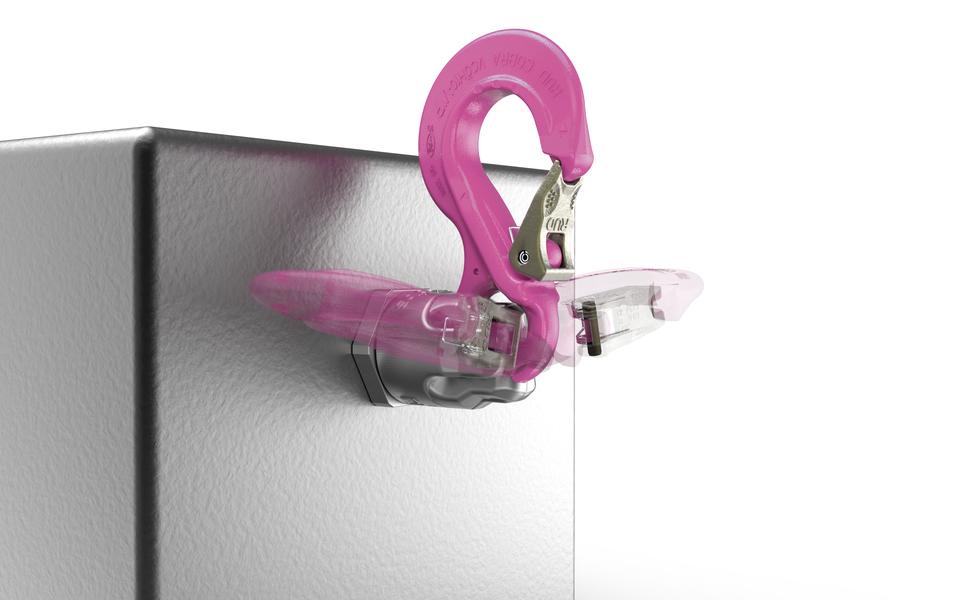

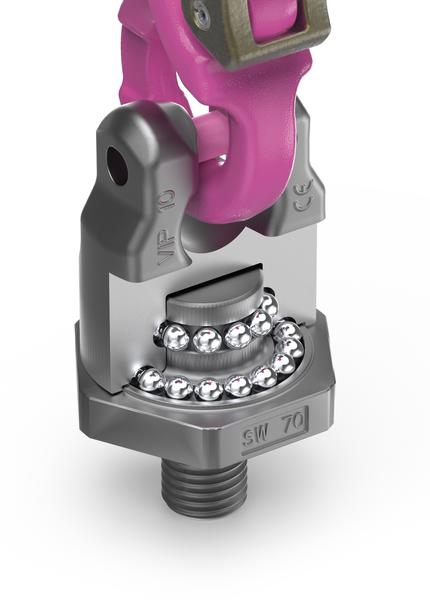

Die PowerPoint®-Collection ist eine Universallösung für schraubbare Anschlagpunkte. Die Produkte sind mit doppelten Kugellagern ausgestattet und übernehmen dadurch auch die drehbare Belastung 90° zur Einschraubrichtung.
- Großes Tragfähigkeitsspektrum 0,63 t – 8 t.
- Mit allen gängigen Anschlagmitteln kombinierbar– ohne zusätzliches Verbindungselement.

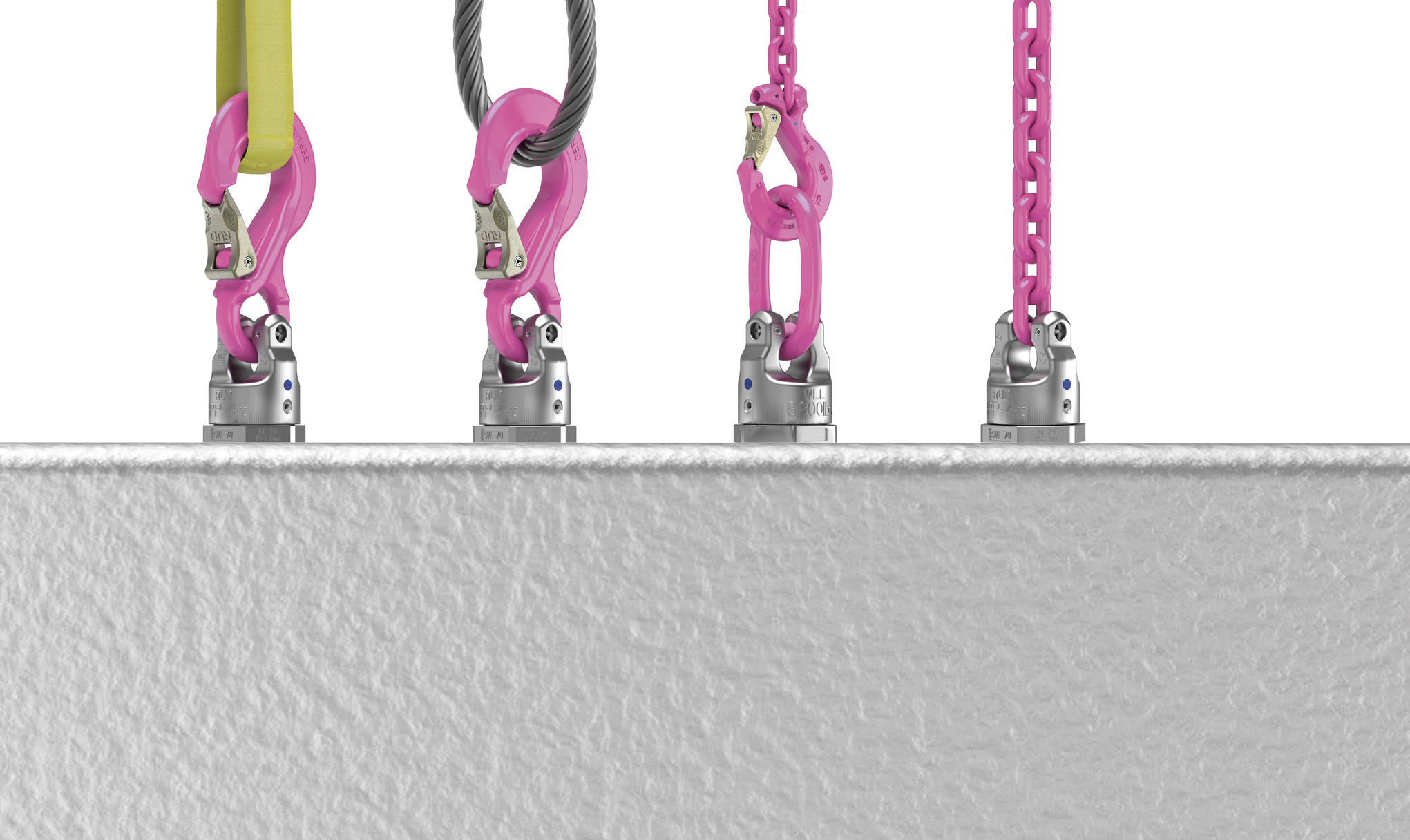

- PP-S: Universalanschluss mit Haken für Ringgehänge, Rundschlingen, Drahtseile, Hakengehänge.
- SO-PP-S, SO-PP-B, SO-PP-VIP: Variable Gewindelängen.
- 90° zur Einschraubrichtung unter Nenntragfähigkeit drehbar.
- Geringste Verklankungsgefahr durch kardangelenkartige Beweglichkeit.
- PP-S, So-PP-S: Die Formgebung der Hakenspitze verhindert das Einhängen in kleine Öffnungen und die Belastung auf der Hakenspitze.
- PP-S: Robuste geschmiedete Sicherungsklappe.
| Bezeichnung | Tragfähigkeit (senkrecht) [kg] | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | G [mm] | M [mm] | T [mm] | ca. Gewicht (netto) [kg] |
| PP-S-0,63t-M12 | 630 | 13 | 75 | 18 | 40 | 36 | 18 | 41 | M12 | 116 | 0,4 |
 |  |  |  |  |  |  |  |  |  | |

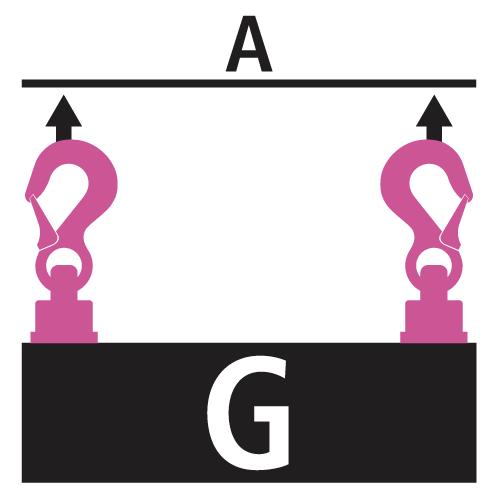

Anzahl |
1 |
1 |
2 |
2 |
2 |
2 |
2 |

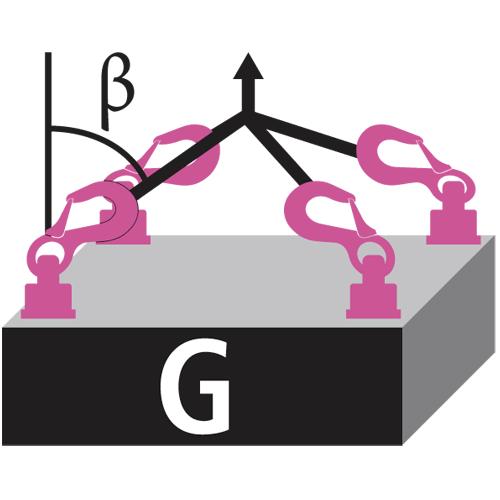

3 & 4 |
3 & 4 |
3 & 4 |

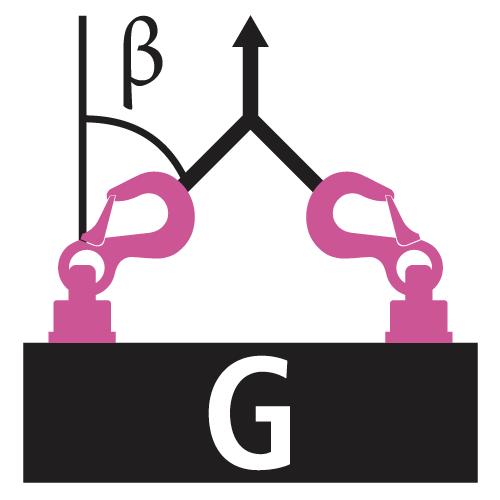

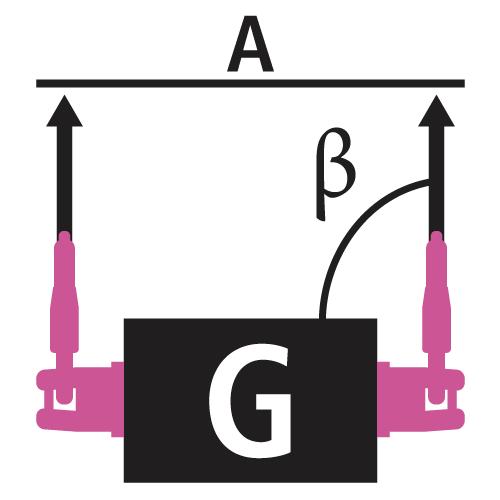

Neigungswinkel |
0° |

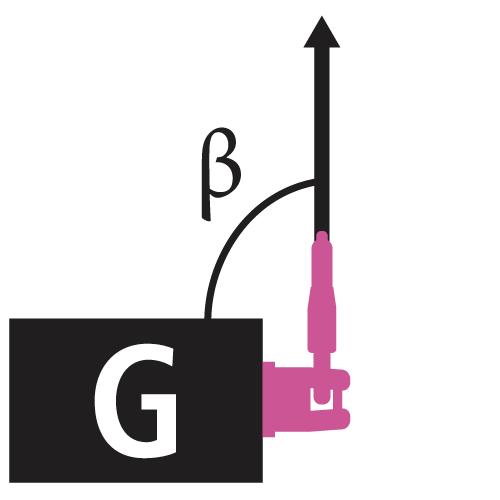

90° |
0° |
90° |
0-45° |
45-60° |

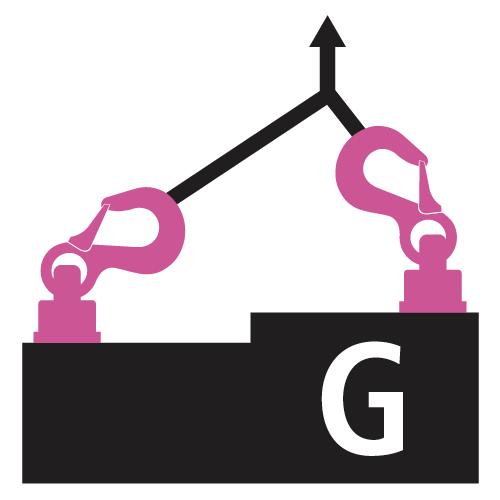

unsymmetrisch |
0-45° |
45-60° |
unsymmetrisch |
Faktor |
1 |
1 |
2 |
2 |
1,4 |
1 |
1 |
2,1 |
1,5 |
1 |
PP-S-0,63t-M12 |
0,63 |
0,63 |
1,26 |
1,26 |
0,88 |
0,63 |
0,63 |
1,32 |
0,95 |
0,63 |
PP-S-1,5t-M16 |
1,5 |
1,5 |
3 |
3 |
2,1 |
1,5 |
1,5 |
3,15 |
2,25 |
1,5 |
PP-S-2,5t-M20 |
2,5 |
2,5 |
5 |
5 |
3,5 |
2,5 |
2,5 |
5,25 |
3,75 |
2,5 |
PP-S-4t-M24 |
4 |
4 |
8 |
8 |
5,6 |
4 |
4 |
8,4 |
6 |
4 |
PP-S-5t-M30 |
6,7 |
5 |
13,4 |
10 |
7,1 |
5 |
5 |
10,6 |
7,5 |
5 |
PP-S-8t-M36 |
10 |
8 |
20 |
16 |
11,2 |
8 |
8 |
17 |
11,8 |
8 |
