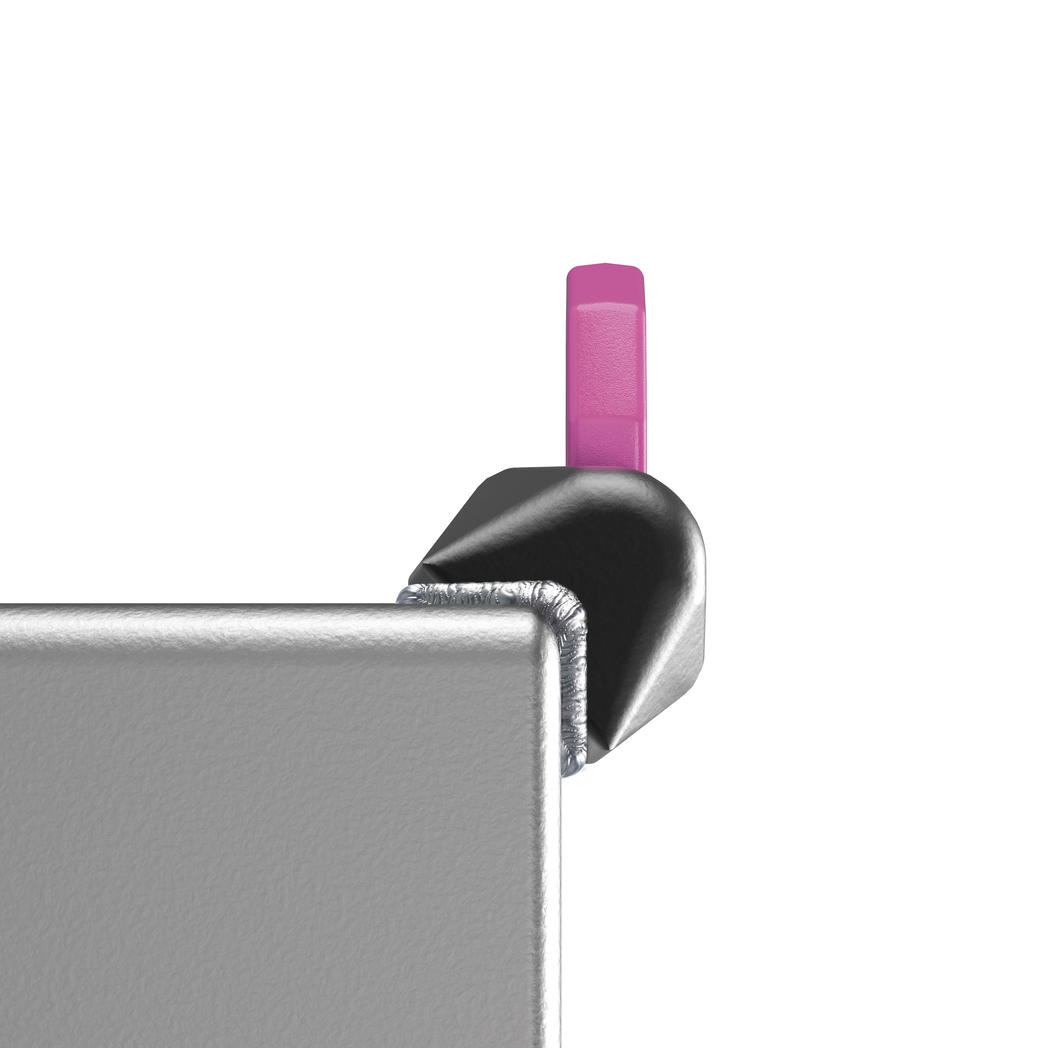

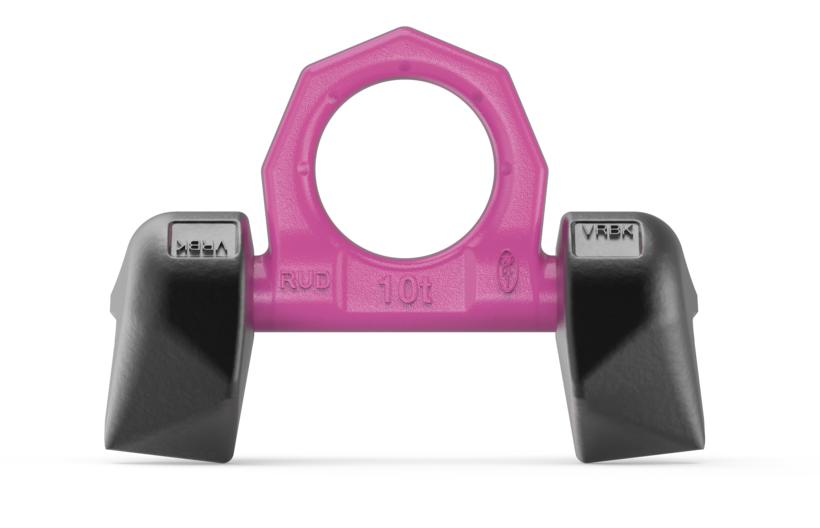

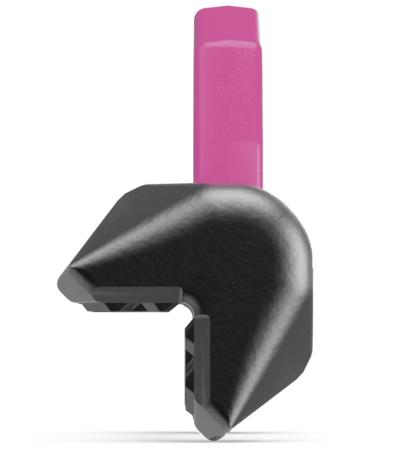

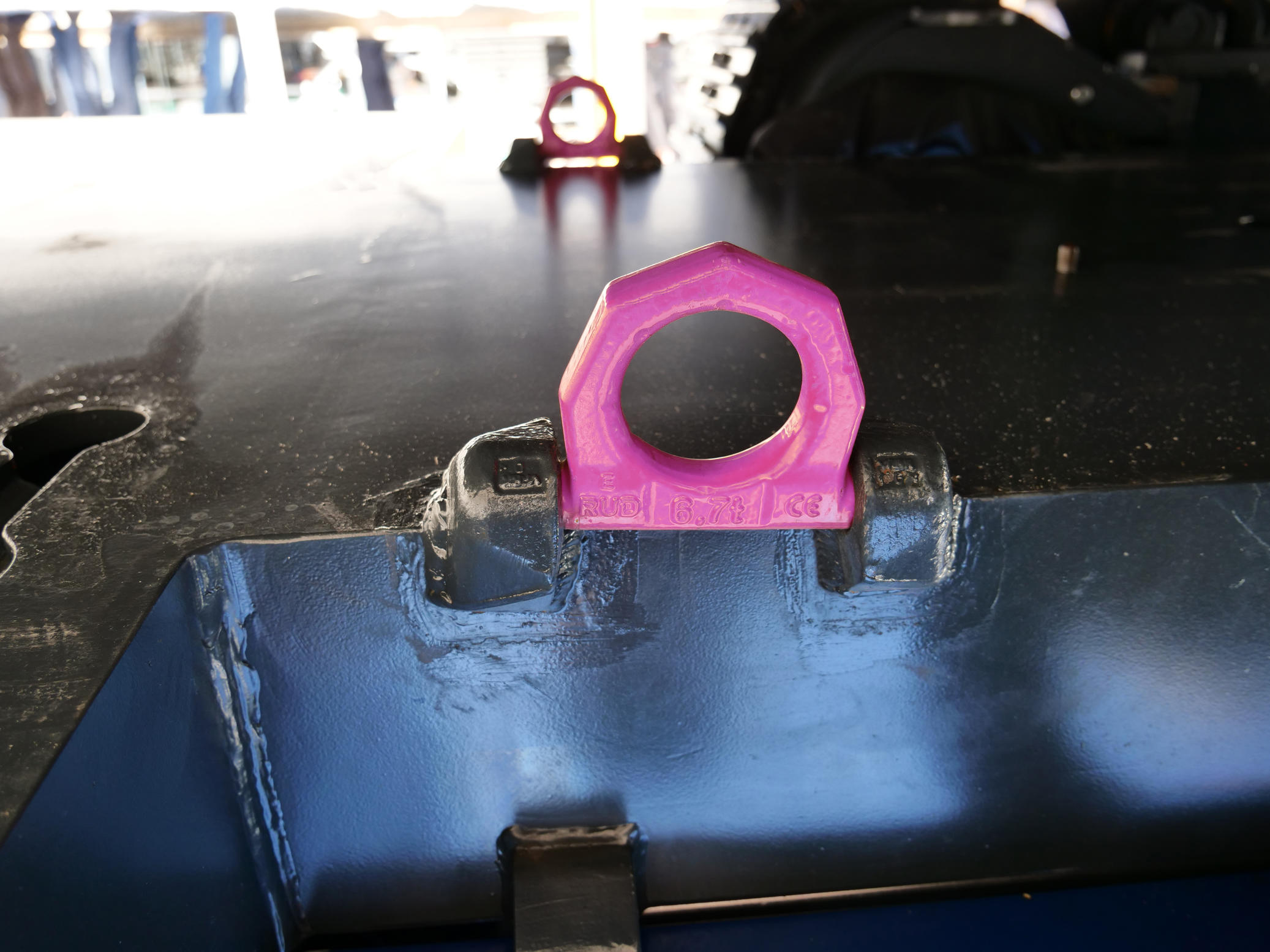

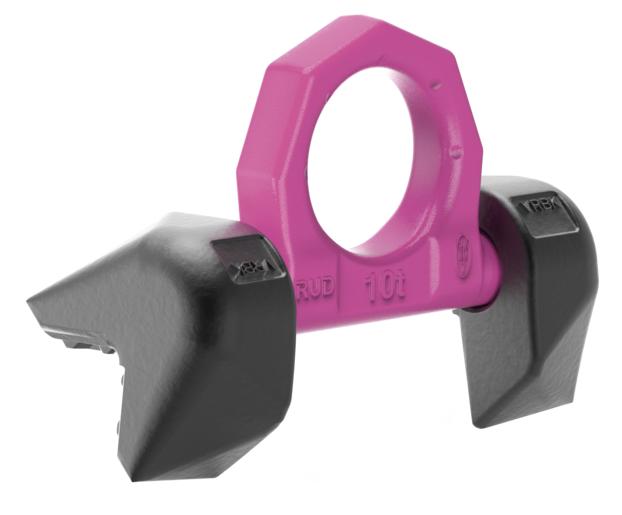

Ringbock-Kante VRBK-FIX-4t
Die sichere Schweißverbindung bis 50 t!
Produktnummer:
VRBK.0400
Herstellernummer:
7902149
Preis auf Anfrage
- Großes Tragfähigkeitsspektrum 4 t – 50 t.
- Geteilte Krafteinleitung durch Mehrpunkt-Befestigung.
- Einhängebügel bis 270° schwenkbar.
- Belastung bis 90° in Ringebene möglich.
- Durch die Schweißnahtanordnung (HY durchgehend) können keine Spalt-Korrosionsansätze entstehen.
- Innovative Verschleißmarkierung zur einfachen Feststellung der Ablegereife.
- Klemmfeder wirkt geräuschdämpfend und hält die Aufhängeöse in der gewünschten Richtung.
- Niedrigste Bauhöhe, da umklappbar (270°).

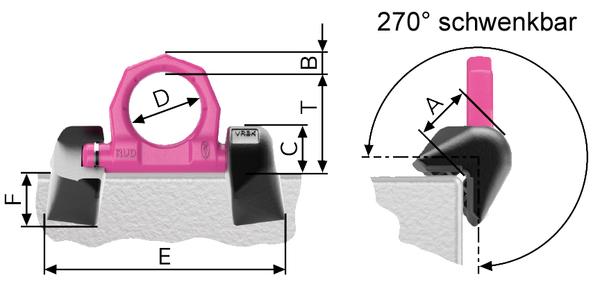

| Bezeichnung | Tragfähigkeit [kg] | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | T [mm] | ca. Gewicht (netto) [kg] |
| VRBK-FIX-4t | 4000 | 32 | 14 | 28 | 48 | 141 | 30 | 65 | 1,05 |
 |  |  |  |  |  |  |  |  |  | |

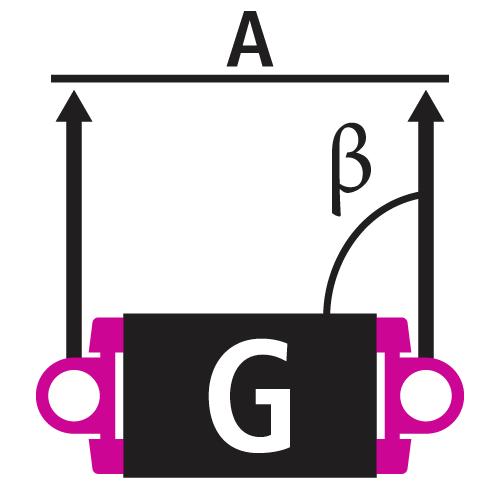

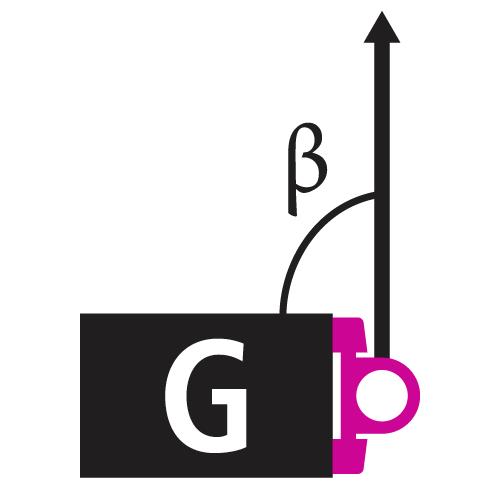

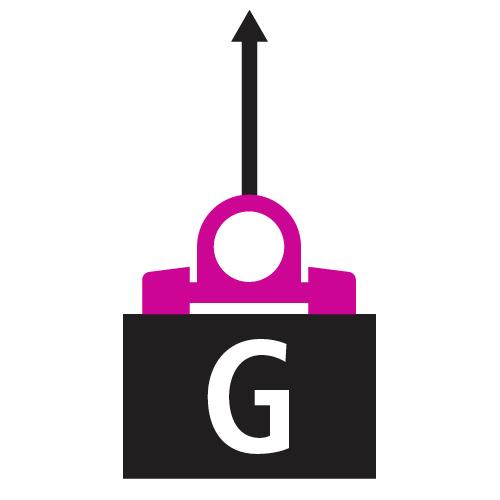

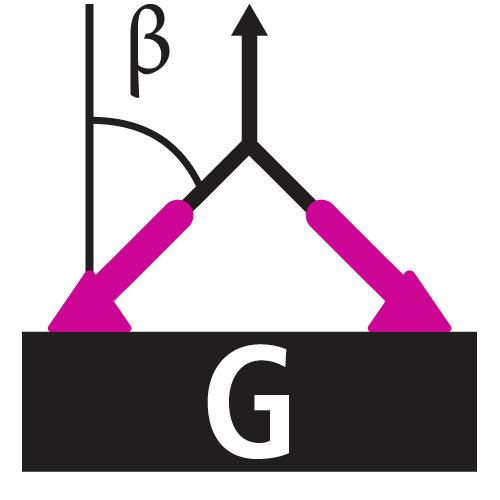

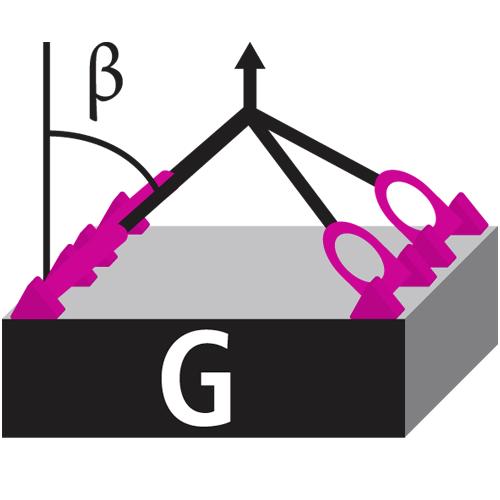

Bezeichnung |
0° |
90° |
0° |
90° |
0-45° |
45-60° |

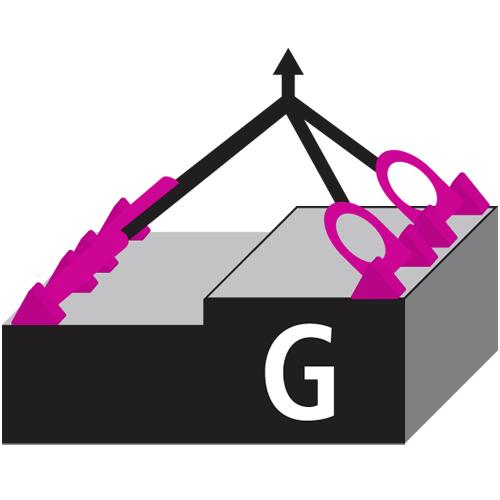

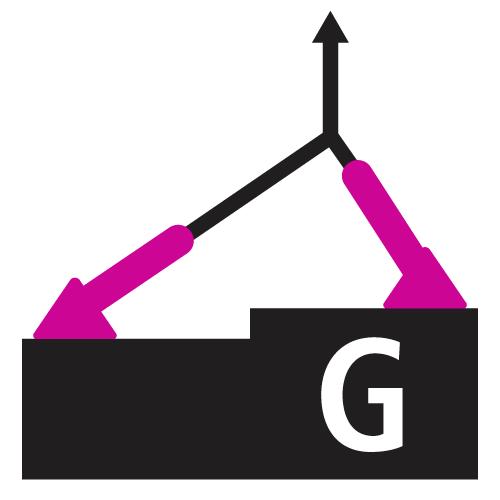

unsymmetrisch |
0-45° |
45-60° |
unsymmetrisch |
Anzahl |
1 |
1 |
2 |
2 |
2 |
2 |
2 |
3 & 4 |
3 & 4 |
3 & 4 |
Neigungswinkel |
0° |
0° |
0° |
90° |
0-45° |
45-60° |
unsymmetrisch |
0-45° |
45-60° |
unsymmetrisch |
Faktor |
1 |
1 |
2 |
2 |
1,4 |
1 |
1 |
2,1 |
1,5 |
1 |
VRBK-FIX-4t |
4 |
4 |
8 |
8 |
5,6 |
4 |
4 |
8,4 |
6 |
4 |
VRBK-FIX-6,7t |
6,7 |
6,7 |
13,4 |
13,4 |
9,5 |
6,7 |
6,7 |
14,1 |
10 |
6,7 |
VRBK-FIX-10t |
10 |
10 |
20 |
20 |
14 |
10 |
10 |
21,2 |
15 |
10 |
VRBK-FIX-16t |
16 |
16 |
32 |
32 |
22,4 |
16 |
16 |
33,6 |
24 |
16 |
VRBK-FIX-31,5t |
31,5 |
31,5 |
63 |
63 |
45 |
31,5 |
31,5 |
67 |
47,5 |
31,5 |
VRBK-50t |
50 |
50 |
100 |
100 |
70 |
50 |
50 |
105 |
75 |
50 |
