STARPOINT VRS-0,1t-M6

Einstellen auf die Zugrichtung leicht gemacht
STARPOINT VRS-0,1t-M6
STARPOINT VRS-0,1t-M6
STARPOINT VRS-0,1t-M6
STARPOINT VRS-0,1t-M6
STARPOINT VRS-0,1t-M6
STARPOINT VRS-0,1t-M6
STARPOINT VRS-0,1t-M6
STARPOINT VRS-0,1t-M6
STARPOINT VRS-0,1t-M6
STARPOINT VRS-0,1t-M6
Produktnummer: VR.SM.0010
Herstellernummer: 7900909
Preis auf Anfrage
Sicherheitsfaktor (z. B. 4:1) bei Anschlagmitteln (Sicherheit gegen Bruch).Prüfung und Dokumentation leicht gemacht. Mit dem RUD BLUE-ID System (Ausstattung mit einem RFID-Chip).Allseitig belastbar: Anschlagpunkte, die in alle erdenklichen Richtungen belastbar sind oder sich automatisch in Lastrichtung eindrehen.Anschlagpunkte mit diesem Symbol sind mit ICE-BOLT ausgerüstet.Bauteil ist von der DGUV (Deutsche Gesetzliche Unfallversicherung) abgenommen und besitzt die entsprechende Bescheinigung.Anschlagpunkt besitzt die Fähigkeit sich 360° zu drehen. Jedoch nicht gleichzusetzen mit Drehen und Wenden unter Last!Mögliche Gewindearten des jeweiligen Anschlagpunktes. Symbolik entsprechend: MetrischMögliche Gewindearten des jeweiligen Anschlagpunktes. Symbolik entsprechend: Metrisch FeingewindeMögliche Gewindearten des jeweiligen Anschlagpunktes. Symbolik entsprechend: UNC-ZollgewindeAnschlagpunkt ist mit variablen/unterschiedlichen Gewindelängen verfügbar.Einsatztemperaturbereich des Anschlagmittels ohne dauerhafte Tragfähigkeitsreduzierung: -40° bis 100°CMaximale Einsatztemperatur des Anschlagmittels mit prozentualer, produktabhängiger Tragfähigkeitsreduzierung.Alle tragenden Elemente sind 100 % elektromagnetisch rissgeprüft.
  • Großes Tragfähigkeitsspektrum 0,1 t – 20 t.
  • Nicht demontierbare ICE-BOLT aus Patentstahl (M8–M24) – dadurch wird das Risiko durch die Verwendung von ungeeigneten Standardschrauben vermieden. Sonderschraube für unbedenklichen Tieftemperatureinsatz mit höherer Zähigkeit und damit höhere Biegefestigkeit sowie geringerer Verschleiß.
  • Die Tragfähigkeitsangabe entspricht der Mindesttragfähigkeit in allen Belastungsrichtungen. Höhere Tragfähigkeiten durch optimierte Anbringung oder Anwendung.
  • Variable Schraubenlängen für Einsatz in Gewinde und Durchgangsbohrungen lieferbar.
  • Breites Gewindespektrum.

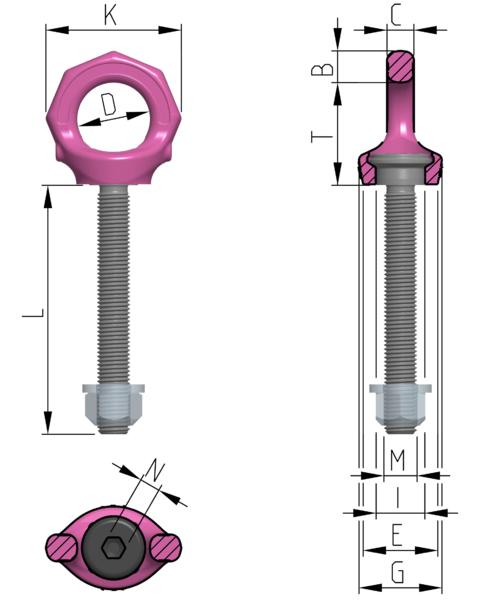

BezeichnungTragfähigkeit [kg]B [mm]C [mm]D [mm]E [mm]L [mm]M [mm]N [mm]T [mm]ca. Gewicht (netto) [kg]
VRS-0,1t-M61009720239M66280,07


 WLL Einstrang axialWLL Einstrang seitlich zur EinschraubachseWLL Zweistrang axialWLL Zweistrang seitlich zur EinschraubachseWLL Zweistrang symmetrischWLL Zweistrang symmetrischWLL Zweistrang unsymmetrischWLL Drei-/Vierstrang symmetrischWLL Drei-/Vierstrang symmetrischWLL Drei-/Vierstrang unsymmetrisch

Anzahl

1

1

2

2

2

2

2

3 & 4

3 & 4

3 & 4

Neigungswinkel

0°

90°

0°

90°

0-45°

45-60°

unsymmetrisch

0-45°

45-60°

unsymmetrisch

Faktor

1

1

2

2

1,4

1

1

2,1

1,5

1

VRS-M6

0,5

0,1

1

0,2

0,14

0,1

0,1

0,21

0,15

0,1

VRS-M8*

1

0,3

2

0,6

0,42

0,3

0,3

0,63

0,45

0,3

VRS-M10*

1

0,4

2

0,8

0,56

0,4

0,4

0,84

0,6

0,4

VRS-M12*

2

0,75

4

1,5

1

0,75

0,75

1,57

1,12

0,75

VRS-M16*

4

1,5

8

3

2,1

1,5

1,5

3,15

2,25

1,5

VRS-M20*

6

2,3

12

4,6

3,22

2,3

2,3

4,83

3,45

2,3

VRS-M24*

8

3,2

16

6,4

4,5

3,2

3,2

6,7

4,8

3,2

VRS-M30

12

4,5

24

9

6,3

4,5

4,5

9,5

6,75

4,5

VRS-M36

16

7

32

14

9,8

7

7

14,7

10,5

7

VRS-M42

24

9

48

18

12,6

9

9

18,9

13,5

9

VRS-M48

32

12

64

24

16,8

12

12

25,2

18

12

VRS-M56

50

16

100

32

22,4

16

16

33,6

24

16

VRS-M64

60

20

120

40

28

20

20

42

30

20
