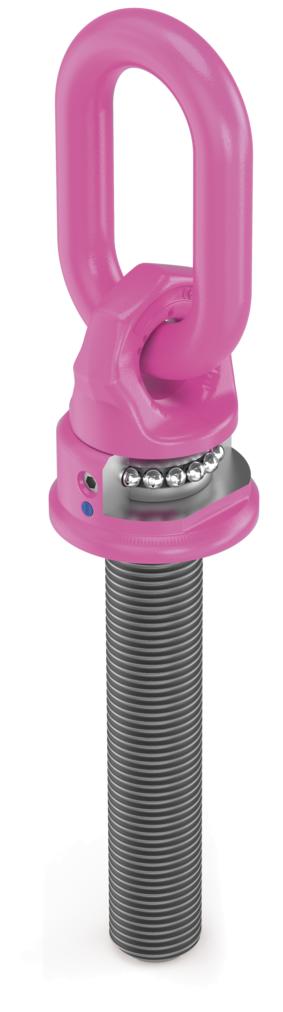

VWBG-6(7,5)t Vario
- Großes Tragfähigkeitsspektrum 6 t – 50 t.
- Gewindegrößen bis M150 möglich.
- 360° drehbar. Erweiterter Schwenkbereich ~230°.
- Deutliche Kennzeichnung der Mindesttragfähigkeit für alle Belastungsrichtungen. Höhere Tragfähigkeiten durch optimierte Anbringung oder Anwendung.
- 90° zur Einschraubrichtung unter Nenntragfähigkeit drehbar.
- Variable Schraubenlängen für Einsatz in Gewinde- und Durchgangsbohrungen lieferbar.
- Großer Abstand zwischen Drehpunkt und Last zur Vermeidung von Beschädigungen.
| Bezeichnung | Tragfähigkeit (senkrecht) [kg] | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F (max) [mm] | G [mm] | M [mm] | T [mm] | ca. Gewicht (netto) [kg] |
| VWBG-6(7,5)t Vario | 6.000 (7.500) | 23 | 86 | 50 | 90 | 80 | 300 | 94 | M33 | 208 | 4,6 |
 |  |  |  |  |  |  |  |  |  |  |  |  |  |  |  |  |  | |
Anzahl |
1 |
1 |
1 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
3 & 4 |
3 & 4 |
3 & 4 |
3 & 4 |
3 & 4 |
3 & 4 |
Neigungswinkel |
0° |
0° |
0° |
0° |
90° |
90° |
0-45° |
0-45° |
45-60° |
45-60° |
unsymmetrisch |
unsymmetrisch |
0-45° |
0-45° |
45-60° |
45-60° |
unsymmetrisch |
unsymmetrisch |
Faktor |
1 |
1 |
1 |
2 |
2 |
2 |
1,4 |
1,4 |
1 |
1 |
1 |
1 |
2,1 |
2,1 |
1,5 |
1,5 |
1 |
1 |
VWBG-6(7,5)t-M33 |
15 |
6 |
(7,5) |
30 |
12 |
(15) |
8,4 |
(10,5) |
9 |
(7,5) |
6 |
(7,5) |
12,6 |
(15,75) |
9 |
(11,25) |
6 |
(7,5) |
VWBG-8(10)t-M36 |
15 |
8 |
(10) |
30 |
16 |
(20) |
11,2 |
(14) |
8 |
(10) |
8 |
(10) |
17 |
(21,2) |
11,8 |
(15) |
8 |
(10) |
VWBG-12(13)t-M42 |
17 |
12 |
(13) |
34 |
24 |
(26) |
16,8 |
(18,2) |
12 |
(13) |
12 |
(13) |
25,2 |
(27,3) |
18 |
(19,5) |
12 |
(13) |
VWBG-12(15)t-M45 |
18 |
12 |
(15) |
36 |
24 |
(30) |
16,8 |
(21,2) |
12 |
(15) |
12 |
(15) |
25,2 |
(31,5) |
18 |
(22,4) |
12 |
(15) |
VWBG-13(16)t-M48 |
18 |
13 |
(16) |
36 |
26 |
(32) |
18,2 |
(22,4) |
13 |
(16) |
13 |
(16) |
27,3 |
(33,6) |
19,5 |
(24) |
13 |
(16) |
VWBG-14(20)t-M52 |
25 |
14 |
(20) |
50 |
28 |
(40) |
19,6 |
(28) |
14 |
(20) |
14 |
(20) |
29,4 |
(42) |
21 |
(30) |
14 |
(20) |
VWBG-16(22)t-M56 |
28 |
16 |
(22) |
56 |
32 |
(44) |
22,4 |
(30,8) |
16 |
(22) |
16 |
(22) |
33,6 |
(46,2) |
24 |
(33) |
16 |
(22) |
VWBG-16(25)t-M64 |
28 |
16 |
(25) |
56 |
32 |
(50) |
22,4 |
(35) |
16 |
(25) |
16 |
(25) |
33,6 |
(52,5) |
24 |
(37,5) |
16 |
(25) |
VWBG-31,5(40)t-M72 |
50 |
31,5 |
(40) |
100 |
63 |
(80) |
45 |
(56) |
31,5 |
(40) |
31,5 |
(40) |
67 |
(84) |
47,5 |
(60) |
31,5 |
(40) |
VWBG-35(48)t-M80 |
50 |
35 |
(48) |
100 |
70 |
(96) |
49 |
(67,2) |
35 |
(48) |
35 |
(48) |
73,5 |
(100,8) |
52,5 |
(72) |
35 |
(48) |
VWBG-40(50)t-M90 |
50 |
40 |
(50) |
100 |
80 |
(100) |
56 |
(70) |
40 |
(50) |
40 |
(50) |
84 |
(105) |
60 |
(75) |
40 |
(50) |
Achtung: VWBG sind nicht für Dauerdrehbewegungen unter Last geeignet! Nicht unter 90° mit Volllast drehbar!
