Wirbelbock-Vario VWBG-V-0,3t-M8
- Großes Tragfähigkeitsspektrum 0,3 t – 5 t.
- 360° drehbar. Erweiterter Schwenkbereich ~230°.

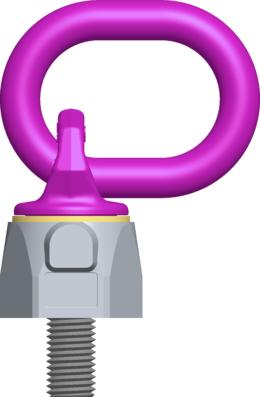

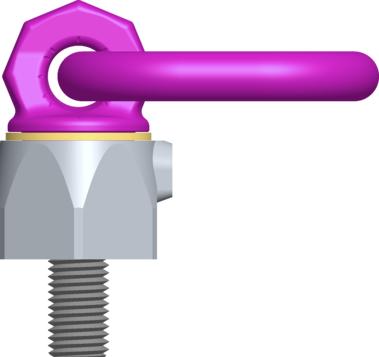

- Deutliche Kennzeichnung der Mindesttragfähigkeit für alle Belastungsrichtungen. Höhere Tragfähigkeiten durch optimierte Anbringung oder Anwendung.
- 90° zur Einschraubrichtung unter Nenntragfähigkeit drehbar.
- Variable Schraubenlängen für Einsatz in Gewinde- und Durchgangsbohrungen lieferbar.
- Nicht demontierbare Spezialschraube (keine Verwendung ungeeigneter Standardschrauben).
- RUD Schrauben mit Spezialkorrosionsschutz Corrud-DT.
- Großer Abstand zwischen Drehpunkt und Last zur Vermeidung von Beschädigungen.

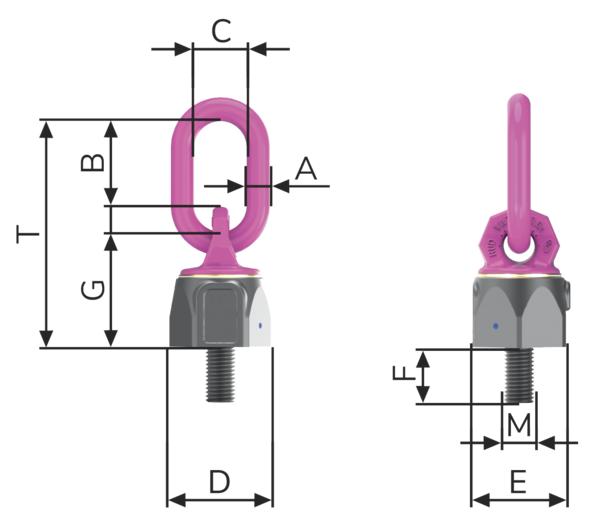

| Bezeichnung | Tragfähigkeit [kg] | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | F (max) [mm] | G [mm] | M [mm] | T [mm] | ca. Gewicht (netto) [kg] |
| VWBG-V-0,3t-M8 | 300 | 8 | 31 | 29 | 30 | 27 | 13 | 102 | 36 | M8 | 76 | 0,18 |
 |  |  |  |  |  |  |  |  |  |  |  |  |  |  |  |  |  | |
Anzahl |
1 |
1 |
1 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
3 & 4 |
3 & 4 |
3 & 4 |
3 & 4 |
3 & 4 |
3 & 4 |
Neigungswinkel |
0° |
0° |
0° |
0° |
90° |
90° |
0-45° |
0-45° |
45-60° |
45-60° |
unsymmetrisch |
unsymmetrisch |
0-45° |
0-45° |
45-60° |
45-60° |
unsymmetrisch |
unsymmetrisch |
Faktor |
1 |
1 |
1 |
2 |
2 |
2 |
1,4 |
1,4 |
1 |
1 |
1 |
1 |
2,1 |
2,1 |
1,5 |
1,5 |
1 |
1 |
VWBG-V-0,3t-M8** |
0,6 |
0,3 |
(0,4) |
1,2 |
0,6 |
(0,8) |
0,42 |
(0,56) |
0,3 |
(0,4) |
0,3 |
(0,4) |
0,63 |
(0,84) |
0,45 |
(0,6) |
0,3 |
(0,4) |
VWBG-V-0,45t-M10** |
0,9 |
0,45 |
(0,6) |
1,8 |
0,9 |
(1,2) |
0,63 |
(0,84) |
0,45 |
(0,6) |
0,45 |
(0,6) |
0,94 |
(1,26) |
0,67 |
(0,9) |
0,45 |
(0,6) |
VWBG-V-0,6t-M12 |
1,2 |
0,6 |
(0,75) |
2,4 |
1,2 |
(1,5) |
0,84 |
(1) |
0,6 |
(0,75) |
0,6 |
(0,75) |
1,26 |
(1,57) |
0,9 |
(1,12) |
0,6 |
(0,75) |
VWBG-V-1t-M14 |
2 |
1 |
(1,25) |
4 |
2 |
(2,5) |
1,4 |
(1,75) |
1 |
(1,25) |
1 |
(1,25) |
2,1 |
(2,62) |
1,5 |
(1,87) |
1 |
(1,25) |
VWBG-V-1,3t-M16 |
2,6 |
1,3 |
(1,5) |
5,2 |
2,6 |
(3) |
1,82 |
(2,1) |
1,3 |
(1,5) |
1,3 |
(1,5) |
2,73 |
(3,15) |
1,95 |
(2,25) |
1,3 |
(1,5) |
VWBG-V-1,8t-M18 |
3,6 |
1,8 |
(2) |
7,2 |
3,6 |
(4) |
2,52 |
(2,8) |
1,8 |
(2) |
1,8 |
(2) |
3,75 |
(4,25) |
2,7 |
(3) |
1,8 |
(2) |
VWBG-V-2t-M20 |
4 |
2 |
(2,5) |
8 |
4 |
(5) |
2,8 |
(3,5) |
2 |
(2,5) |
2 |
(2,5) |
4,25 |
(5,25) |
3 |
(3,75) |
2 |
(2,5) |
VWBG-V-2t-M22 |
4 |
2 |
(2,5) |
8 |
4 |
(5) |
2,8 |
(3,5) |
2 |
(2,5) |
2 |
(2,5) |
4,25 |
(5,25) |
3 |
(3,75) |
2 |
(2,5) |
VWBG-V-3,5t-M24 |
7 |
3,5 |
(4) |
14 |
7 |
(8) |
4,9 |
(5,6) |
3,5 |
(4) |
3,5 |
(4) |
7,35 |
(8,4) |
5,25 |
(6) |
3,5 |
(4) |
VWBG-V-3,5t-M27 |
7 |
3,5 |
(4) |
14 |
7 |
(8) |
4,9 |
(5,6) |
3,5 |
(4) |
3,5 |
(4) |
7,35 |
(8,4) |
5,25 |
(6) |
3,5 |
(4) |
VWBG-V-5t-M30 |
10 |
5 |
(6) |
20 |
10 |
(12) |
7,1 |
(8,4) |
5 |
(6) |
5 |
(6) |
10,6 |
(12,6) |
7,5 |
(9) |
5 |
(6) |
Achtung: VWBG-V sind nicht für Dauerdrehbewegungen unter Last geeignet! Nicht unter 90° mit Vollast drehbar!
