Anschweißpunkt W-ABA-0,8t
- Großes Tragfähigkeitsspektrum 0,8 t – 31,5 t.
- Aus einem Stück geschmiedet, kein Klappern oder Ausschlagen selbst bei starken Vibrationen oder Erschütterungen, einfaches Einhängen des Anschlagmittels möglich.
- Durch die Schweißnahtanordnung (umlaufende Kehlnaht) werden die Forderungen der DIN EN 1090 erfüllt, d. h. durch die geschlossene Naht können keine Spalt-Korrosionsansätze entstehen.
- Innovative Verschleißmarkierungen zur einfachen Feststellung der Ablegereife.

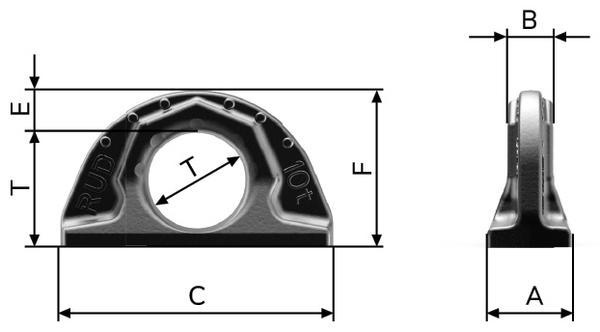

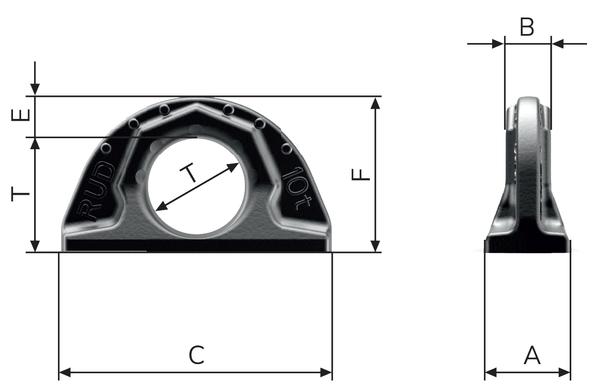

| Bezeichnung | Tragfähigkeit (senkrecht) [kg] | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | T [mm] | Schweißnahtdicke Kehlnaht [mm] | ca. Gewicht (netto) [kg] |
| W-ABA-0,8t | 800 (2000) | 22 | 12 | 70 | 32 | 12 | 50 | 38 | 3 | 0,2 |
 |  |  |  |  |  |  |  |  |  |  |  |  |  |  |  |  |  | |

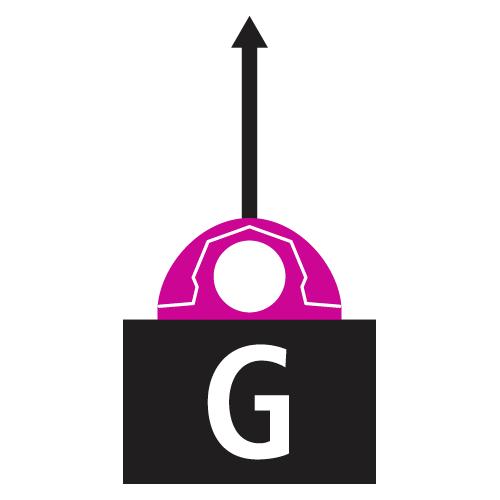

Anzahl |
1 |
1 |
1 |

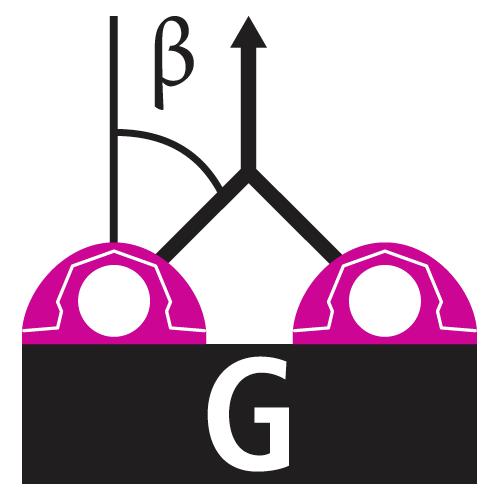

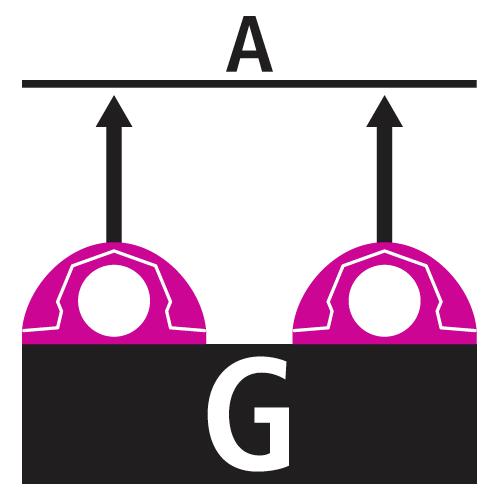

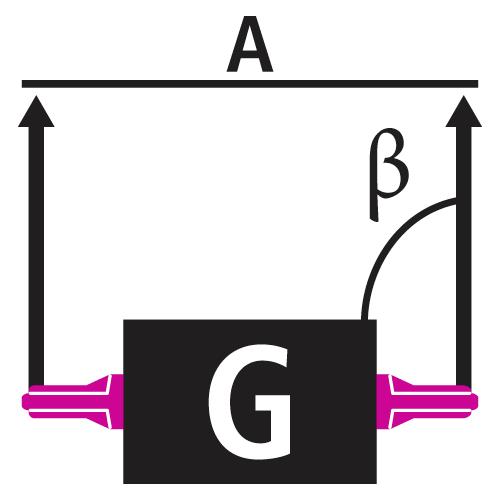

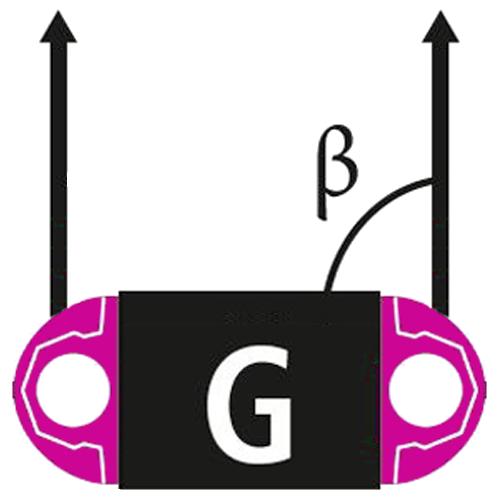

2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |

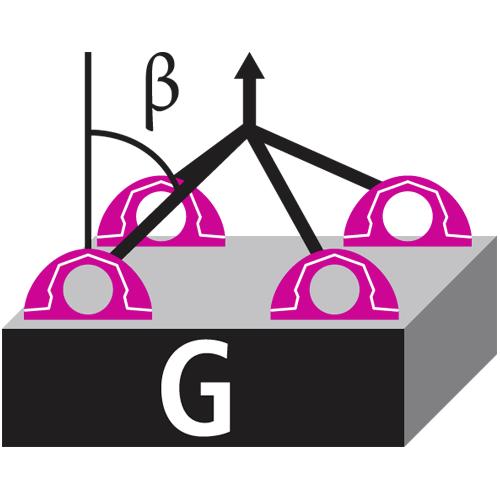

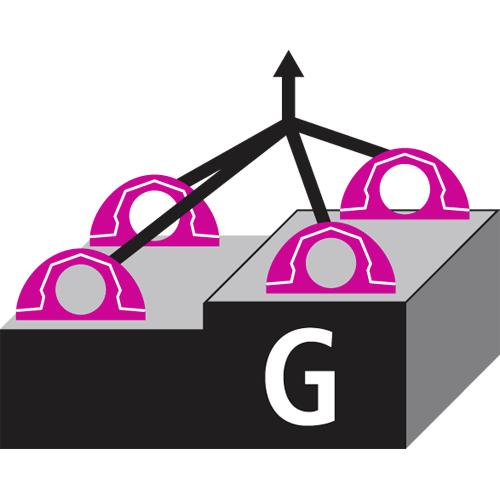

3 & 4 |
3 & 4 |
3 & 4 |
3 & 4 |
3 & 4 |
3 & 4 |

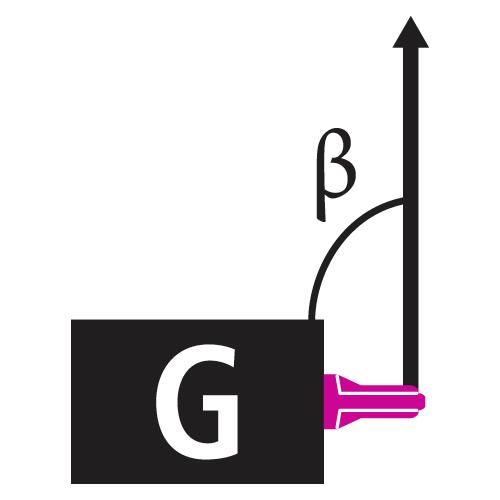

Neigungswinkel |
0° |
0° |
0° |
0° |
90° |
90° |
0-45° |
0-45° |
45-60° |
45-60° |

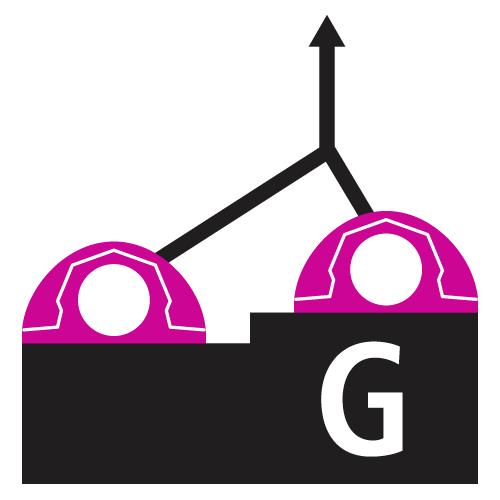

unsymmetrisch |
unsymmetrisch |
0-45° |
0-45° |
45-60° |
45-60° |
unsymmetrisch |
unsymmetrisch |
Faktor |
1 |
1 |
1 |
2 |
2 |
2 |
1,4 |
1,4 |
1 |
1 |
1 |
1 |
2,1 |
2,1 |
1,5 |
1,5 |
1 |
1 |
W-ABA-0,8t |
2 |
0,8 |
2 |
4 |
1,6 |
4 |
1,12 |
(2,8) |
0,8 |
(2) |
0,8 |
(2) |
1,7 |
(4,25) |
1,18 |
(3) |
0,8 |
(2) |
W-ABA-1,6t |
4 |
1,6 |
4 |
8 |
3,2 |
8 |
2,2 |
(5,6) |
1,6 |
(4) |
1,6 |
(4) |
3,4 |
(8,4) |
2,4 |
(6) |
1,6 |
(4) |
W-ABA-3,2t |
9 |
3,2 |
9 |
18 |
6,4 |
18 |
4,5 |
(12,6) |
3,2 |
(9) |
3,2 |
(9) |
6,7 |
(18,9) |
4,8 |
(13,5) |
3,2 |
(9) |
W-ABA-5t |
12 |
5 |
12 |
24 |
10 |
24 |
7,1 |
(16,8) |
5 |
(12) |
5 |
(12) |
10,6 |
(25,2) |
7,5 |
(18) |
5 |
(12) |
W-ABA-10t |
20 |
10 |
20 |
40 |
20 |
40 |
14 |
(28) |
10 |
(20) |
10 |
(20) |
21,2 |
(42) |
15 |
(30) |
10 |
(20) |
W-ABA-20t |
20 |
20 |
20 |
40 |
40 |
40 |
28 |
20 |
20 |
42 |
30 |
20 |
||||||
W-ABA-31,5t |
31,5 |
31,5 |
31,5 |
63 |
63 |
63 |
45 |
31,5 |
31,5 |
67 |
47,5 |
31,5 |
Die Tragfähigkeitsangabe entspricht der Mindesttragfähigkeit in allen Belastungsrichtungen. Höhere Tragfähigkeiten durch optimierte Anbringung oder Anwendung in Ringebene!
