Lasthebemagnet FX-C175
für das Handling von Ringen und Hülsen
Produktnummer:
PLHM.FXC.0150
Herstellernummer:
1101 0177
Preis auf Anfrage

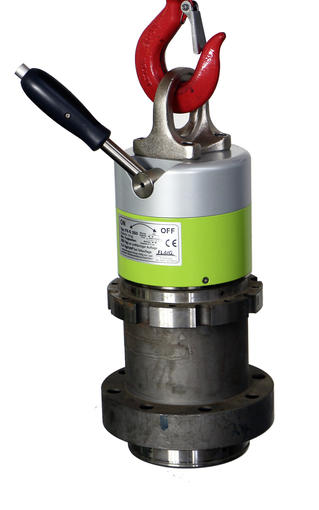

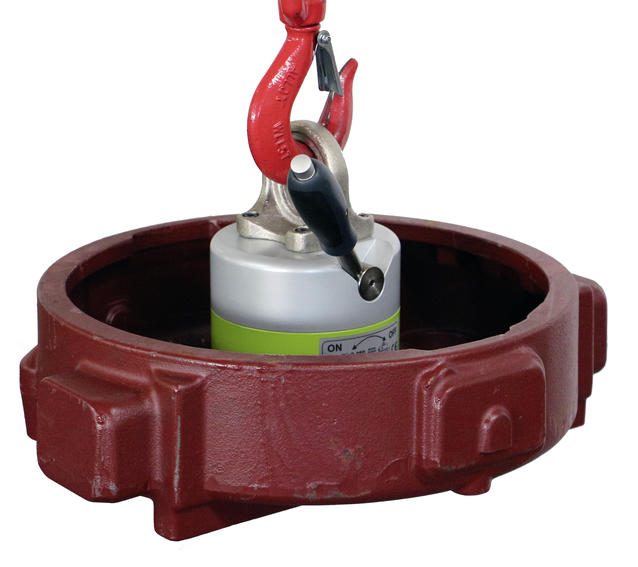

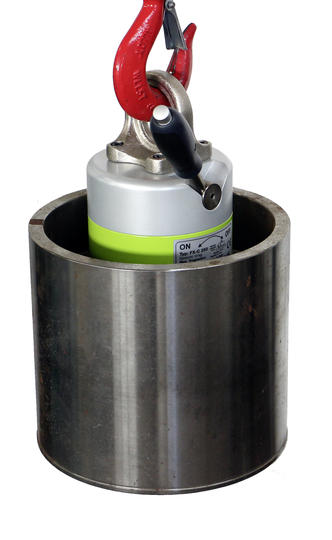

FX-C Lasthebemagnete haben eine runde, mehrpolige Spannfläche und sind konzipiert zum Heben von Ringen, Hülsen, Lagergehäusen, Flanschplatten und ähnlichen Werkstücken.
Die Lastangabe gilt für das vollflächige Aufsetzen auf Werkstücken, die die Abmessungen D innen bis D aussen überdecken.
Für Werkstücke mit geringerer Aufsetzfläche kann überschlägig mit 3,5 kg max. Werkstückgewicht pro cm² Spannfläche gerechnet werden. Bei Serienwerkstücken sollte ein dokumentierter Versuch den Sicherheitsfaktor 3 bestätigen.

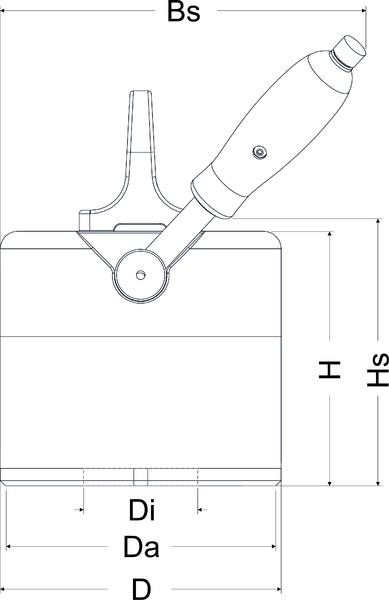

| Tragfähigkeit [kg] | Tragfähigkeit (max.) ab [mm] | Durchmesser innen [mm] | Außendurchmesser [mm] | Bs [mm] | D [mm] | H [mm] | Hs [mm] | ca. Gewicht (netto) [kg] |
| 175 | 10 | 40 | 114 | 185 | 120 | 130 | 138 | 7,5 |

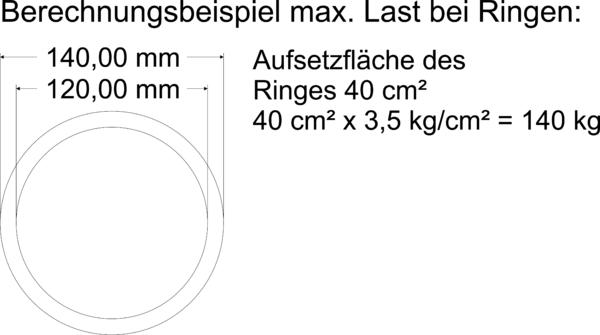

Für die Berechnung der max. Tragfähigkeit bei Ringen kalkulieren Sie mit einer max. Tragfähigkeit von 3,5 kg pro cm² Auflagefläche.
