Schäkel G-2160, 7t
geschweift (nach EN 13889)
Produktnummer:
G.2160.0007
Herstellernummer:
1021256
Preis auf Anfrage
- Zur Verwendung mit hochfesten synthetischen Gewebegurten, hochfesten synthetischen Rundschlingen oder Drahtseilgehängen
- Der vergrößerte Schäkelbügelradius bietet mindestens 58 % mehr Auflagefläche für den Gurt, so wird keine Kausche benötigt
- Mindestens 15 % mehr Tragfähigkeit
- Alle Größen gehärtet und angelassen, daher maximale Festigkeit
- Material: Geschmiedeter legierter Stahl (7-300t) bzw. legierter Gussstahl (400-2000t)
- Oberflächenbehandlung: (7-55t) feuerverzinkt mit lackiertem Stift, (75-2000t) Bögen und Stifte mit Dimetcots beschichtet, Bolzen rot lackiert
- Sicherheitsfaktor: 5:1
- Jeder Schäkel wird einzeln geprüft und mit Magnetpartikeln inspiziert. Schäkelgrößen 7-75t, 200-300t und 400-800t werden bis zum 2-fachen der Belastungsgrenzen geprüft. Die Größe 125t bis zum 1,6-fachen und Größen von 1000-2000t bis zum 1,5-fachen der Belastungsgrenze.
- Bolzen nicht drehend, angeschweißte Griffe erleichtern die Handhabung (ab 75 t)
- Bügel und Bolzen sind zertifiziert, um dem Schlagversuch nach Charpy mit 42 Joules min. durchschn. bei -20 °C zu entsprechen
- Alle Schäkelgrößen haben die DNV-Typenzulassung nach den Regeln für die Zertifizierung von Hebezeugen und werden gemäß den DNV MSA-Anforderungen hergestellt.

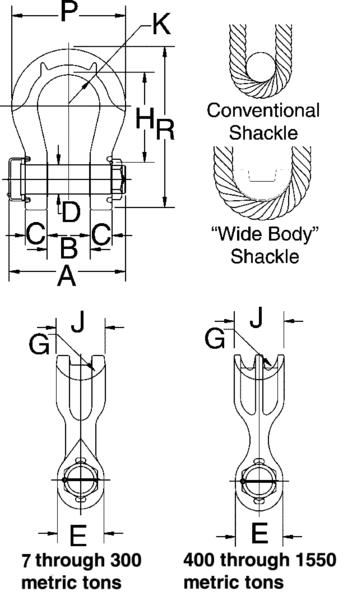

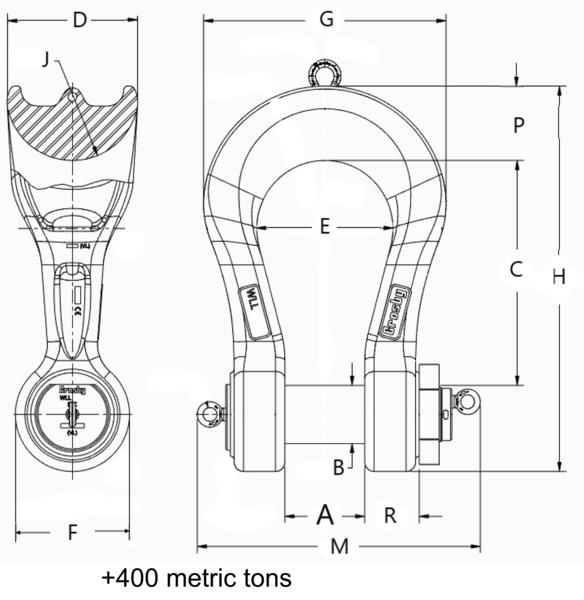

| Tragfähigkeit [kg] | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | G [mm] | H [mm] | J [mm] | K [mm] | P [mm] | R [mm] | Effektiver Körperdurchmesser [mm] | ca. Gewicht (netto) [kg] |
| 7000 | 105 | 31,8 | 17,5 | 22,4 | 46,7 | 31,8 | 90,4 | 40,6 | 31,8 | 104 | 149 | 53,3 | 1,81 |
Alle Schäkel der Serie G-2160 können auf Wunsch mit einer individuellen Abnahmeprüfung geliefert werden. Weitere Zertifikate (Lloyds ...) sind auf Wunsch erhältlich.
Gerne äußern Sie diesbezügliche Wünsche bereits bei Ihrer Bestellung.
